多媒体技术

约 1880 个字 1 张图片 预计阅读时间 6 分钟

半学期的课搞这么多？

课程信息

授课教师：肖俊

图像的表示

图像内容的表示类型

  1. 1-bit Image / Binary Image (二值图像/单色图像)

    每个像素以一位存储（非黑即白： 0 表示黑色， 1 表示白色）。例如，一个 640 \(\times\) 480 的此类图像理论大小为 \(640 \times 480 / 8 = 38,400 \text{ Bytes} = 38.4 \text{KB}\)。现在这种图像主要用于简单图形和文字图像的呈现。

  2. 8-bit Grey-level Image (8 位灰度图像)

    每个像素用一个字节存储，对应 0 到 255 的灰度值。灰度值为 0 时，该像素为纯黑色，为 255 时，该像素为纯白色。 - 存储结构：整张图像可以看作是一个二维的像素值数组（ Bitmap ）。也可以被视作由 8 个 1-bit 的位平面 (bitplanes) 叠加而成。

    黑白打印机为什么可以打出灰度图像？

    黑白打印机其实还是一个 2-level (1-bit) 的设备。我们能够看到灰度变化，事实上是打印机在用空间分辨率 (spatial resolution) 代替灰度分辨率 (intensity resolution)，这个过程通常被称为抖动 (Dithering)。

    一个 \(N \times N\) 的矩阵最多可以表示 \(N^2 + 1\) 个灰度等级。对于中间等级的灰度表示，常有两种处理策略：

    1. 扩大图像法：将每个像素替换为一个 \(N \times N\) 的点阵。例如用 \(4 \times 4\) 阵列，会使得输出的图像面积变为原来的 16 倍！
    2. 有序抖动 (Ordered Dither)：为了避免图像被放大，可以使用一个“标准模式矩阵 (Standard Pattern Matrix)”。将灰度图矩阵与该标准矩阵通过取模运算进行对齐比较（如 \(i = x \pmod n,\ j = y \pmod n\)），若原图灰度值大于矩阵中的设定值，则在该位置打印黑点，否则不打印。

  3. 24-bit Color Image (24 位真彩色图像)

    每个像素用 3 个字节存储，三个字节分别表示 RGB 的灰度值（各 0-255 ），共支持 \(256 \times 256 \times 256 \approx 1677\) 万种颜色。这种图像也叫做真彩色图像。 许多 24-bit Color Image 在实际存储时会为了对齐或特效成为 32-bit Image ，每个像素多一个字节来存储透明度值 (\(\alpha\) value)。

    • 半透明计算公式：\(\text{最终颜色} = \text{源图像颜色} \times (100\% - \text{透明度}) + \text{背景图像颜色} \times \text{透明度}\)。

  4. 8-bit Color Image (8 位伪彩色图像)

    每个像素用一个字节存储，也即每个像素的颜色只能在 256 种颜色中选择一个。如果直接存颜色，图像的色彩大概率会失真。

    但实际上，这种图像依然可以显示丰富的色彩。在存储时，图像中提取出的最多 256 种核心颜色会进入颜色查找表 (Color Lookup Table, LUT / Palette)，一条索引对应一个颜色 (三字节 RGB)。图像数据区只需要存储单字节的索引值即可。

    LUT 极大地减小了存储空间。在医疗图像中，通过修改 LUT 可以非常方便地将灰度图像转为伪彩色图像。

    人类视觉系统对 RGB 的敏感程度差异

    由于人类对红色和绿色的敏感度远高于蓝色，在强行将 24 位压缩分配成 8 位色彩时，通常的简单策略是分配： R=3 位， G=3 位， B=2 位（ 3:3:2 ）。

    万一原来的 RGB 图像颜色种类超过了 256 种怎么办？

    需要从浩瀚的颜色中“聚类”或挑选出最具代表性的 256 种颜色放入查找表。由于传统聚类算法过于昂贵缓慢，通常采用 中值切分算法 (Median-cut Algorithm) —— 一种交替分割颜色空间的简单有效方案。具体思想是对某一颜色通道（如 R 通道）的字节值进行排序并找到其中位数，然后以中位数为界进行划分；在划分出的子空间内再对 G 或 B 通道继续寻找中位数切分，直到切分出 256 个区块，每个区块取其代表色存入 LUT 中。

图像文件的常用格式

  1. GIF (Graphics Interchange Format)

    • 1987 年由 UNISYS 和 Compuserve 发明，最初用于电话线传输图像。
    • 压缩算法：采用 LZW 字典压缩算法，属于无损压缩，压缩率约 50%。
    • 颜色限制：最大只支持 8-bit (256 色) 图像。
    • 交错显示 (Interlacing)：支持将图像分四次扫描加载，从而在网络较慢时能让用户快速看到图像轮廓。
    • 动画支持： GIF89a 标准支持在单个文件中存储多张彩色图像，从而实现动画。

  2. JPEG (Joint Photographic Experts Group)

    • 由 ISO 下属的任务组创建的标准，主要用于相片级别的图像。
    • 压缩算法：利用了人类视觉系统的一些局限性，实现了有损压缩 (Lossy compression)。
    • 特性：能够达到非常高的压缩率，且允许用户自主设定期望的质量水平（或压缩比例）。

  3. BMP (Bitmap)

    微软开发的图像格式，是 Windows 操作系统的主要图像格式，支持 1-bit, 4-bits, 8-bits 以及 24-bits 真彩色。 * 三种主要存储形式： 1. 原始数据不压缩（最常见）。 2. BI-RLE8：用于 8-bit (256 色) 图像的行程长度编码 (Run Length Encoding) 压缩。 3. BI_RLE4：用于 4-bit (16 色) 图像的 RLE 压缩。 * 文件结构组成 (4 部分)：文件头 (File Head) -> 位图信息头 (Info head) -> 调色板 (Palette, 真彩色图没有此项) -> 图像数据块 (Image Data, 带调色板的存索引，否则存 RGB)。

  4. PNG / TIFF / EXIF...

    • PNG: Portable Network Graphics （便携式网络图形，无损，支持透明通道）。
    • TIFF: Tagged Image File Format （标签图像文件格式，多用于印刷/排版）。
    • EXIF: Exchange Image File （可交换图像文件，主要用于数码相机记录拍摄参数）。

图像和视频中的色彩

色彩理论基础

Gamma 纠正

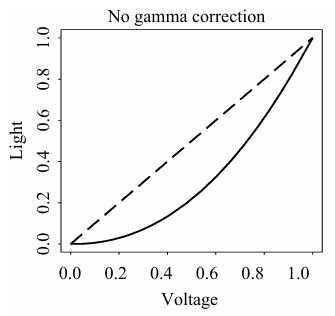

显示元件的硬件特性或限制往往使得输出的亮度和给予的电压(信号)值不成正比，但我们期望它是成正比的。

no-gamma-correction { width="350" style="display: block; margin: 0 auto;"}

我们希望这个误差被修正。

色彩匹配函数

小知识

根据 CIE 标准，纯红色(255,0,0)光的波长为 700nm ；纯绿色(0,255,0)光的波长为 546.1nm ；蓝色(0,0,255)光的波长为 435.8nm。

感知曲线

L*a*b* (CIELAB) 色彩模型

人类的视觉系统主要使用 RGB 模型(眼球)和 LHS 模型(大脑处理)。

图像中的色彩模型

RGB

CMY / CMYK

YUV

数字音频

声音的数字化

声音是一种波。由于其是在时间上连续的（模拟信号），我们需要将其转换为数字信号。

所有信号都可以被分解成一组有限的正弦波信号的线性组合。根据奈奎斯特定律，想要无失真采样，采样频率必须至少是两倍的信号中包括的最大频率。这个采样频率被称为 奈奎斯特速率。

奈奎斯特定律 Nyquist Theorem

对一个下限为 \(f_1\)、上线为 \(f_2\) 的带通信号，我们至少需要 \(2(f_2 - f_1)\) 的采样频率。

SQNR

MIDI 的概念

音频的量化和传输

PCM

DPCM

无损压缩技术

熵用来衡量系统的无序程度。熵越大，系统就越无序，也包含了更多信息。
